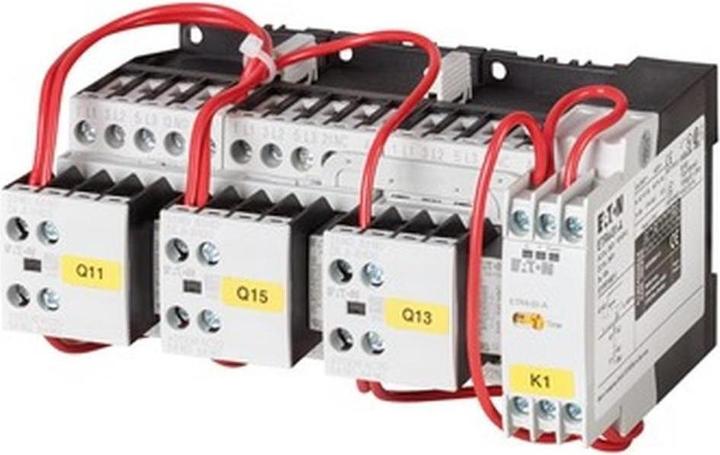

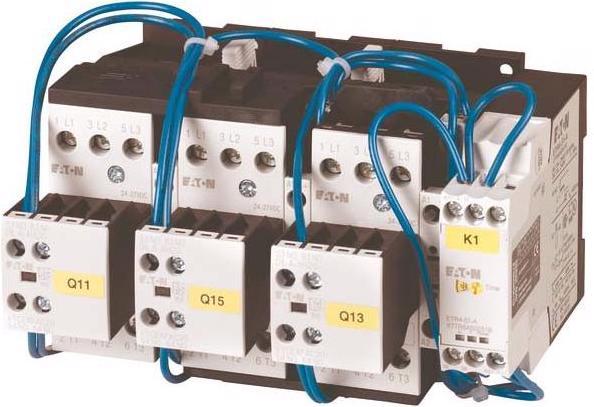

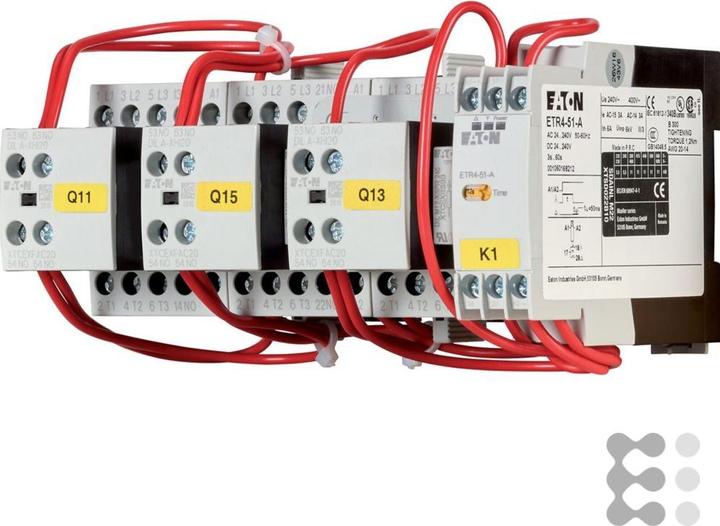

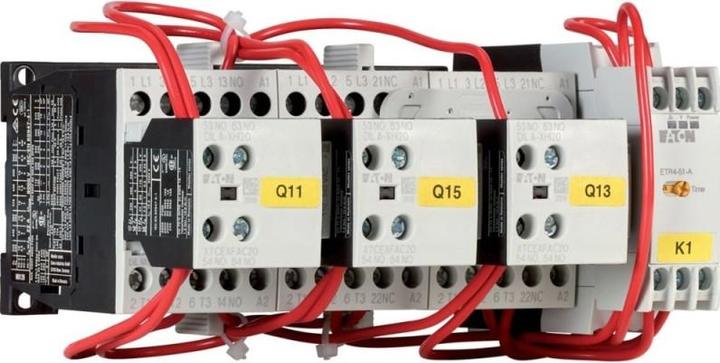

Eaton Stern-Dreieck-Schütz SDAINLM22 (230V 50Hz)

Hersteller: Eaton
Bezeichnung: Stern-Dreieck-Schütz 11kW 400V
Typ: SDAINLM22 (230V 50Hz)
Funktion: Stern-Dreieck-Schütz
Nennsteuerstromspannung Us bei AC 50 Hz: 230 V
Nennsteuerstromspannung Us bei AC 60 Hz: 240 V
Nennsteuerstromspannung Us bei DC: 0 V
Spannungsart für den Betrieb: AC
Nennbetriebsstrom Ie bei AC-3, 400 V: 22 A
Nennbetriebsleistung bei AC-3, 400 V: 11 kW
Nennbetriebsleistung NEMA: 0 kW
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP): IP20
Schutzart (NEMA): andere

Weitere Details:
Stern-Dreieck-Schütz-Kombination
Anwendung: Schütz-Kombinationen für Motorstart im Stern-Dreieck
Schaltfrequenz: max. 30 Starts/Stunde
Zubehör: Stern-Dreieck-Kombinationen SDAINL
Nutzungsart: AC-3: Käfigläufermotoren: Starten, Ausschalten während des Betriebs
Nennbetriebsstrom AC-3 380 V 400 V: Ie = 22 A
Max. Nennbetriebsleistung dreiphasige Motoren 50 - 60 Hz AC-3 220 V 230 V: P = 5,5 kW
380 V 400 V: P = 11 kW
500 V: P = 11 kW
660 V 690 V: P = 11 kW
Max. Schaltzeit: 20 s
Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz
Stromart AC/DC: AC-Betätigung

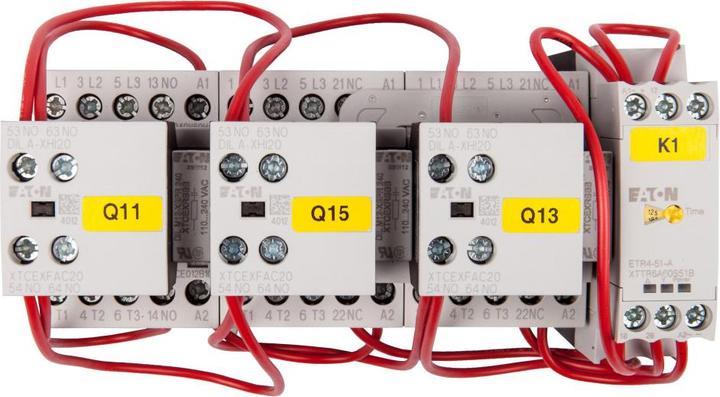

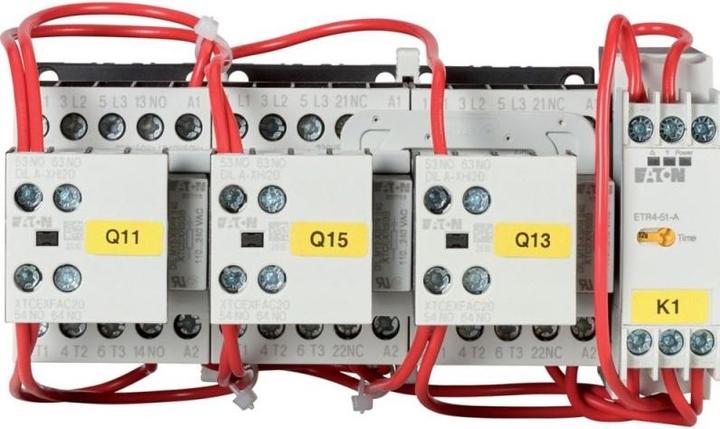

Einzelkomponenten der Kombination:
Hauptschütz Q11: DILM12-10, + DILA-XHI20
Dreiecksschütz Q15: DILM12-01, + DILA-XHI20 Typ
Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ
Zeitrelais K1: ETR4-51 Typ

Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3
EAN: 4015082783365.
