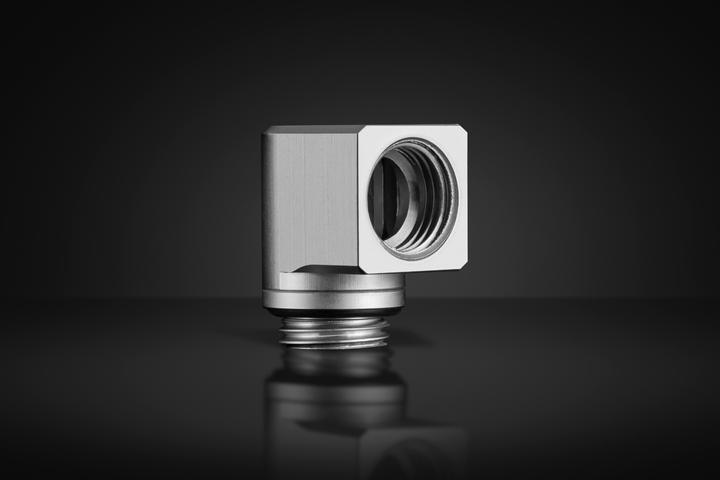

Mit den EK-Quantum Torque Micro Rotary-Adapteranschlüssen können Sie eine einfache 90°-Drehung bei kleinstmöglicher Stellfläche und Einbauhöhe durchführen. Mit einer Gesamtbauhöhe von nur 21 mm können Torque Micro Rotaries an die schwierigsten Stellen gelangen, an denen eine Biegung sonst unmöglich wäre. Dies bedeutet, dass er 10 mm niedriger ist als der standardmässige 90° EK-Quantum Torque Rotary-Winkelanschluss.

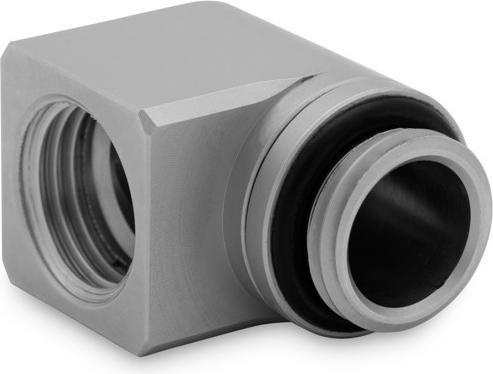

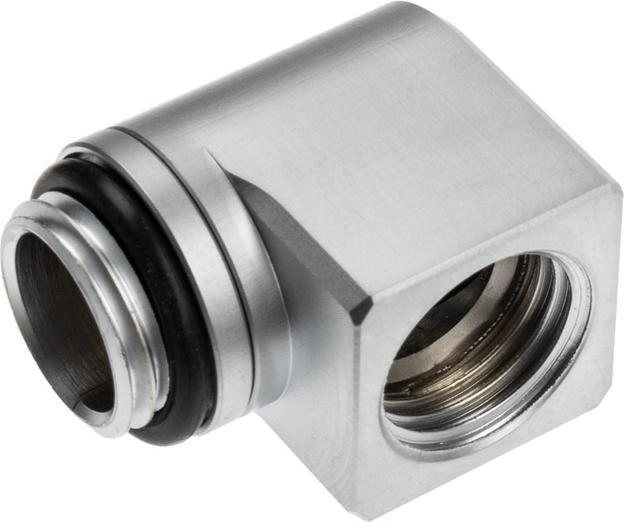

Dieses Quantum Line-Adapterstück ist aus einer massiven Messingstange CNC-gefräst und mit einer hochwertigen satinierten Silberoberfläche geschützt. Die beiden Teile der Armatur sind fest zusammengebaut und mit hochwertigen Gummi-O-Ringen abgedichtet. Die Armaturen der Serie EK-Quantum Torque aus satiniertem Titan sind auf der Innenseite absichtlich nicht lackiert, um den Grad möglicher Schadstoffe im Kreislauf zu reduzieren. Diese Präzisionsfertigung gewährleistet ein zufriedenstellendes Einrasten und ein einheitliches Erscheinungsbild.

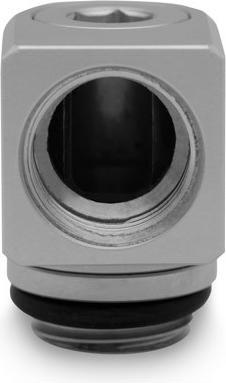

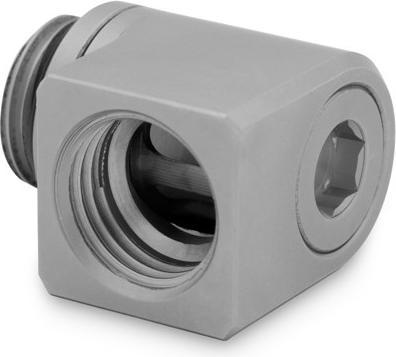

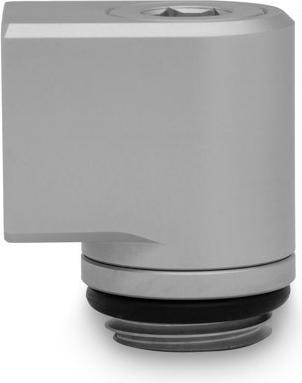

Da kein Platz für herkömmliche Rändelungen vorhanden ist, ragt die Basis des Fittings durch eine Öffnung in der Oberseite, wo zur Befestigung ein 6-mm-Inbusschlüssel verwendet werden muss. Nach der Sicherung kann sich der Körper der Armatur frei in beide Richtungen drehen. EK empfiehlt für diese Anwendung die Verwendung des EK-Loop Multi-Inbusschlüssels.

Ein G1/4-Zoll-Aussengewinde wird in den gewünschten Anschluss geschraubt, und ein vollständig drehbares Gelenk ermöglicht die Ausrichtung des G1/4-Zoll-Innengewindes in jede senkrechte Richtung. Dadurch können Sie Komponenten in unmittelbarer Nähe installieren.

Die Mittellinie des G1/4-Zoll-Innengewindes liegt 12,5 mm über der Montagefläche. Der EK-Quantum Torque Micro Rotary 90-Drehwinkeladapter ist mit allen STC- oder HDC-EK-Quantum Torque-Anschlüssen und EK-Quantum Torque Micro HDP-Anschlüssen kompatibel. Die Breite und der Gesamtdurchmesser der Basis betragen 16,5 mm.
