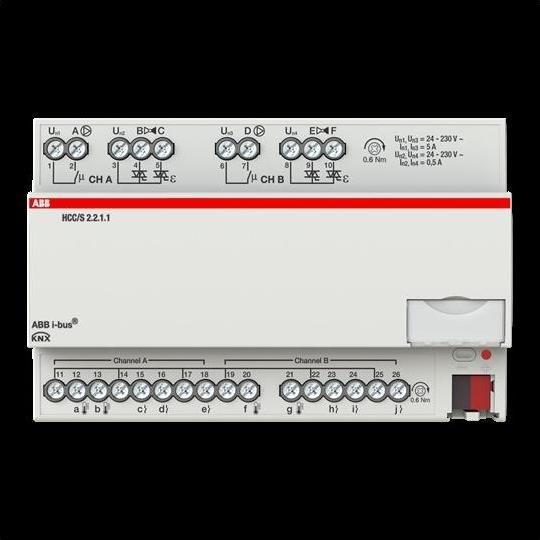

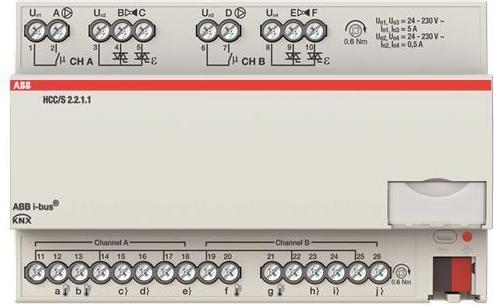

ABB Stotz S&J Contrôleur de circuit de chauffage/refroidissement HCC/S2.2.1.1

Fabricant : ABB Stotz S&J
Désignation : Contrôleur de circuit de chauffage/refroidissement 2 canaux 3 points REG
Type : HCC/S2.2.1.1
Système de bus KNX : oui
Système de bus KNX sans fil : non
Système de bus sans fil : non
Système de bus LON : non
Système de bus Powernet : non
Autres systèmes de bus : sans
Communication bidirectionnelle : non
Type de montage : REG
Largeur en unités de division : 8
Avec couplage de bus : non
Module de bus amovible : non
Grandeur de réglage continue : oui
Grandeur de réglage commutée : non
Fonction de protection des vannes : oui
Commande manuelle : non
Nombre d'entrées numériques : 10
Courant de commutation max (charge ohmique) : 5 A
Nombre de sorties : 4
Courant de sortie max : 5 A
Tension de commutation : 24..230 V
Degré de protection (IP) : IP20
Profondeur minimale de l'appareil : 64,5 mm

ABB Stotz S&J Contrôleur de circuit de chauffage/refroidissement HCC/S2.2.1.1 : détails supplémentaires
Pour le contrôle d'un circuit de chauffage ou de refroidissement. L'appareil dispose de 2 canaux, chacun avec deux sorties électroniques pour le pilotage de la vanne mélangeuse à 3 voies (3 points) d'un circuit de chauffage ou de refroidissement. De plus, l'appareil possède une sortie relais (5 A) pour le contrôle de la pompe de circulation. Grâce à 3 entrées de signaux binaires, l'état de la pompe peut être surveillé (via des contacts sans potentiel) et cette rétroaction peut être intégrée au contrôle de la pompe. Les températures de départ et de retour sont mesurées et utilisées pour le calcul de la valeur de position de la vanne par le régulateur intégré. La valeur de consigne est reçue via le bus KNX. Grâce à un regroupement de canaux, il est possible de contrôler des systèmes avec des doubles pompes. Pour des fonctions de diagnostic avancées et une mise en service améliorée, l'outil ABB i-bus peut être utilisé.
