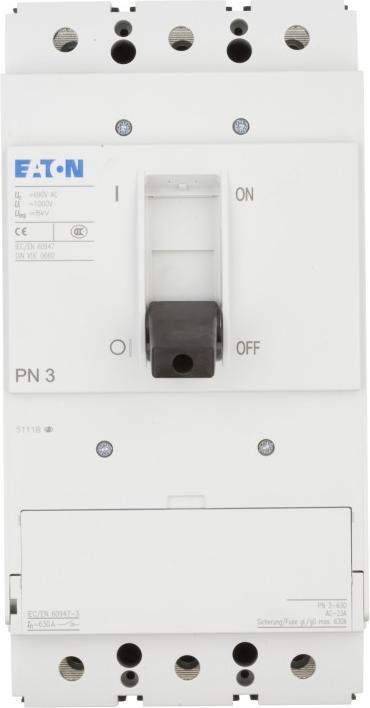

Eaton Interrupteur de charge PN3-630

Fabricant : Eaton
Désignation : Interrupteur de charge 3p, 630A
Type : PN3-630
Exécution en tant qu'interrupteur principal : oui
Exécution en tant qu'interrupteur de maintenance/réparation : oui
Exécution en tant qu'interrupteur de sécurité : non
Exécution en tant que dispositif d'arrêt d'urgence : oui
Exécution en tant qu'interrupteur de marche/arrêt : non
Nombre d'interrupteurs : 1
Tension d'exploitation nominale Ue en AC : 690 V
Tension d'exploitation nominale : 690 V
Courant nominal Iu : 630 A
Courant nominal en AC-23, 400 V : 0 A
Courant nominal en AC-21, 400 V : 0 A
Puissance nominale en AC-3, 400 V : 0 kW
Résistance au courant de court-circuit Icw : 12 kA
Puissance nominale en AC-23, 400 V : 315 kW
Puissance de commutation à 400 V : 0 kW
Courant de court-circuit nominal conditionnel Iq : 0 kA
Nombre de pôles : 3
Entraînement moteur en option : non
Entraînement moteur intégré : non
Déclencheur de tension en option : non
Type de dispositif : Appareil de montage fixe
Convient pour fixation au sol : oui
Convient pour fixation frontale 4 trous : non
Convient pour fixation frontale centrale : non
Convient pour montage en tableau : oui
Convient pour montage intermédiaire : oui
Couleur de l'élément de commande : noir
Type de l'élément de commande : Levier basculant
Verrouillable : oui
Type de connexion du circuit principal : connexion à vis
Avec câblage préassemblé : non
Degré de protection (IP), côté avant : IP20
Degré de protection (NEMA) : autre
Largeur : 140 mm
Hauteur : 275 mm
Profondeur : 159 mm

Eaton Interrupteur de charge PN3-630 : détails supplémentaires
Les interrupteurs PN..-.. respectent également les propriétés d'isolation pour les réseaux IT mis à la terre. Des équipements supplémentaires, tels que des kits de pontage, des bornes de connexion et des poignées rotatives pour les accouplements de porte, permettent une installation personnalisée dans divers systèmes de distribution. Le numéro d'article PN n'est pas adapté aux fonctions de télécommande. Remarque : Propriétés de l'interrupteur principal y compris l'entraînement forcé conformément à la norme IEC/EN 60204 et VDE 0113. Propriétés de séparation selon IEC/EN 60947-3 et VDE 0660. Capot de barres collectrices selon VDE 0160 partie 100. EAN : 4015082660185.
