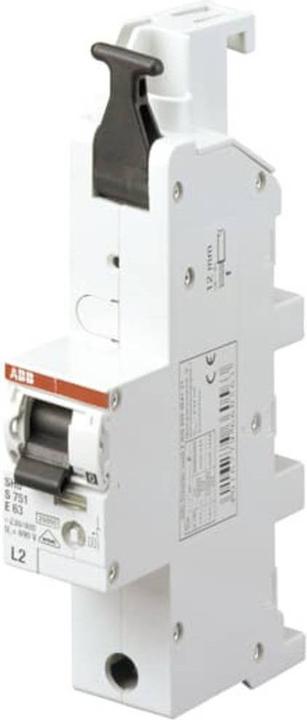

ABB Stotz S&J HLS-Interrupteur S751-E63L2

Fabricant : ABB Stotz S&J
Désignation : Interrupteur HLS
Type : S751-E63L2
Caractéristique de déclenchement : E
Nombre de pôles : 1
Courant nominal : 63 A
Tension nominale : 230 V
Tension d'isolement nominale Ui : 690 V
Capacité de coupure nominale : 25 kA
Conducteur neutre commuté : non
Fréquence : 50 Hz
Catégorie de surtension : 4
Degré de pollution : 3
Résistance aux chocs de tension nominale : 6 kV
Type de montage : Rail DIN
Degré de protection (IP) : IP40
Taille de construction (selon DIN 43880) : 6

Les disjoncteurs principaux sélectifs de la série S750 sont certifiés selon la norme DIN VDE 0641-21 en tant qu'interrupteurs de protection de ligne principale (SHU) sélectifs indépendants de la tension, faciles à utiliser pour les non-professionnels et conçus pour la plus haute catégorie de surtension. Leur domaine d'application est varié : en tant que dispositif de séparation au niveau du compteur conformément aux règles de l'opérateur de réseau ou à la norme VDE-AR-N 4101, ainsi que dans toutes les distributions basse tension pour protéger les circuits de distribution et comme dispositif de déconnexion avec fonction de séparation.

Il convient de souligner les propriétés de sélectivité particulières qui garantissent une haute disponibilité des installations. La série S750 est prévue pour un montage direct sur un système de barres collectrices 4 ou 5 pôles de 40 mm (12 mm x 5/10 mm). Indépendamment de l'intensité de courant nominale du S750, il est possible de raccorder directement jusqu'à 50 mm² et max. 100 A au système de barres collectrices via la borne inférieure. Les appareils de la famille S750 comprennent une possibilité de verrouillage intégrée, permettant le blocage simultané des 3 pôles d'une alimentation triphasée. Le verrou intégré se verrouille en position ON ou OFF et peut être sécurisé en plus par un cadenas, un scellé en fil ou un collier de serrage.
