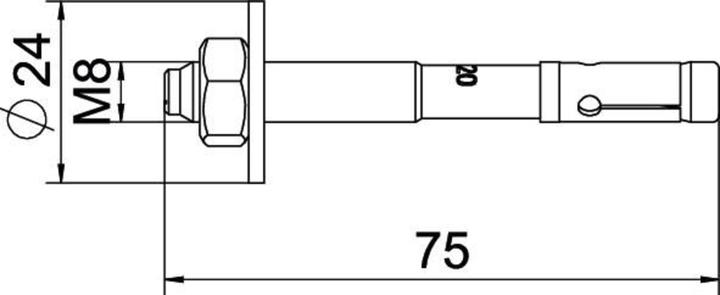

OBO Bettermann Ancrage à boulon BZ3 8x75/0-20

Fabricant : OBO Bettermann
Désignation : Ancrage à boulon BZ3
Type : BZ3 8x75/0-20
Ancrage : Ancrage à expansion
Exécution de l'ancre : Filetage extérieur
Dispositif de fixation : Écrou
Système de vis : Hexagone extérieur
Matériau de l'ancre : Acier
Protection de surface de l'ancre : Galvanisé/électrolytique
Matériau de la douille : Acier
Protection de surface de la douille : Galvanisé/électrolytique
Avec collerette : non
Type de filetage : Métrique
Dimension du filetage (métrique) : 8
Dimension du filetage (impérial) : 5/16 pouce
Longueur du filetage : 33 mm
Longueur : 75 mm
Diamètre du trou : 8 mm
Montage traversant : non
Montage en pré-encastrement : oui
Montage à distance : non
Profondeur d'ancrage effective : 35 mm
Épaisseur de serrage max. : 20 mm
Type de béton : Béton non fissuré
Convient pour dalles en béton creux : non
Dimension de clé : 13 mm
Nombre d'écrous : 1
Nombre de rondelles : 1
Résistant au feu : oui
Classe de protection incendie selon EN 13501-2 : Autre
Évaluation sismique ETA : C1 et C2

OBO Bettermann Ancrage à boulon BZ3 8x75/0-20 : autres détails
Ancrage à boulon BZ3 pour l'ancrage de charges moyennes à lourdes dans du béton fissuré ou non fissuré. Convient pour des charges élevées avec de faibles distances de bord et d'axe. À enfoncer. Évaluation technique européenne ETA-19/0619, incluant des valeurs caractéristiques sous l'effet du feu jusqu'à la durée de résistance au feu R 120. Preuve de l'adéquation en cas d'effets sismiques, catégories C1 et C2. Approbation de choc de l'Office fédéral de la protection de la population, Berne, Suisse.
