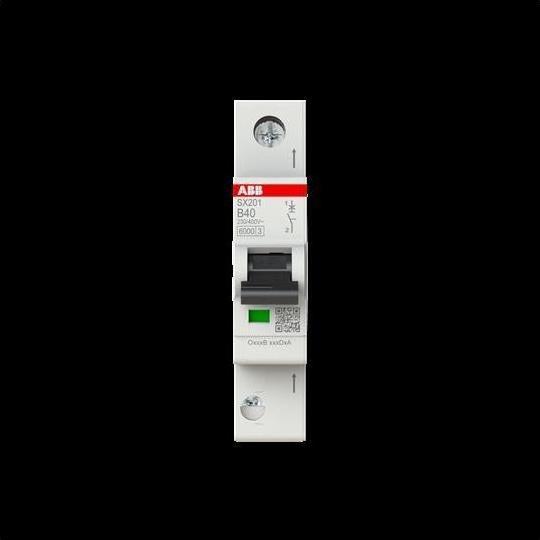

ABB Stotz S&J Disjoncteur à fusible B-Char. SX201-B40

Fabricant : ABB Stotz S&J
Désignation : Disjoncteur à fusible B-Char. 6kA, 40A, 1P
Type : SX201-B40
Profondeur d'installation : 69 mm
Caractéristique de déclenchement : B
Nombre de pôles (total) : 1
Nombre de pôles protégés : 1
Courant nominal : 40 A
Tension nominale : 230 V
Tension d'isolement nominale Ui : 440 V
Résistance à la tension d'impulsion nominale Uimp : 4 kV
Capacité de coupure nominale Icn selon EN 60898 à 230 V : 6 kA
Type de tension : AC
Capacité de coupure nominale Icn selon EN 60898 à 400 V : 6 kA
Fréquence : 50..60 Hz
Classe de limitation d'énergie : 3
Montage encastré : non
Neutre commuté : non
Catégorie de surtension : 3
Degré de pollution : 2
Équipements supplémentaires possibles : non
Largeur en unités de division : 1
Degré de protection (IP) : IP20
Température ambiante pendant le fonctionnement : -25..55 °C
Protection contre les explosions : non

Les disjoncteurs de la série SX 200 protègent les câbles et les conducteurs contre les surcharges et les courts-circuits conformément à la norme DIN VDE 0100-430 et DIN VDE 0100-530. Ils respectent les réglementations de construction DIN VDE 0641-11 et IEC/EN 60898-1. Leurs bornes de connexion brevetées avec technologie Push-In garantissent un contact et une manipulation simples et sûrs. À la borne Push-In supérieure, il est possible de connecter des conducteurs allant jusqu'à 2 x 4 mm². Côté entrée, les barres de phase PSX peuvent être utilisées pour le câblage croisé. Pour l'alimentation, des sections de conducteur allant jusqu'à 10 mm² peuvent être directement connectées à l'appareil via la borne à vis dans la classe de protection IP20. Pour une meilleure visibilité lors de l'alimentation, l'ouverture de connexion de la borne à vis est située au-dessus de la borne flexible pour la barre de phase. De nombreuses certifications rendent le SX200 adapté à une utilisation dans des applications domestiques et commerciales. Chaque appareil subit avant livraison trois tests intensifs de qualité et de performance.
