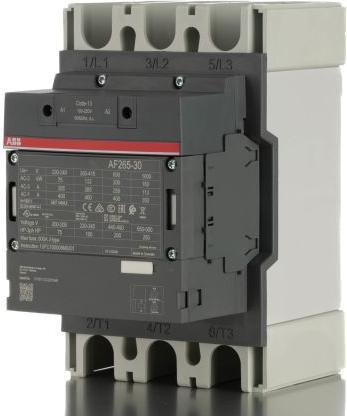

Bereik: AF-bereik
Serie: AF26
Aantal polen: 3
Spoelspanning: 230 V ac
Contactnominaalstroom: 400 A
Contactnominaalspanning: 690 V ac
Aantal en positie van contacten: 3-polig
Contactconfiguratie: 3 schakelaars
Aantal hulpcontacten: 2
Vermogen: 140 kW
Aansluitingstype: Vlak
Lengte: 140 mm
Maximale bedrijfstemperatuur: +70 °C

IEC 60947-1 / 60947-4-7 en EN 60947-1 / 60947-4-1. Relais van de NF-serie, 3-polig. AF-relays zijn AC/DC-gevoed. De relais AF09-AF38 beschikken over een elektronische spoelaansluiting voor een breed bereik van stuurspanningen Ucmin - Ucmax. Slechts vier spoelen dekken de stuurspanningen van 24 tot 500 V ac of 20 tot 500 V dc. AF.Z-relays met een Z-spoel maken directe aansturing mogelijk via een PLC-uitgang met 24 V dc, 500 mA en zorgen voor een lagere energieconsumptie van de vasthoudspoel. AF.Z-relays zijn bestand tegen korte spanningsdalingen en onderbrekingen (volgens SEMI F47-0706). AF40-AF96 relais worden voornamelijk gebruikt voor de aansturing van 3-fase motoren en vermogenscircuits tot 690 V ac en 220 V dc. Deze relais hebben een blokontwerp met 3 hoofdpolen. AF116-AF140 relais worden voornamelijk gebruikt voor de aansturing van 3-fase motoren en vermogenscircuits tot 690 V ac, waarbij de AF146 tot 1000 V ac gaat. AF190-AF370 relais worden voornamelijk gebruikt voor de aansturing van 3-fase motoren en vermogenscircuits tot 1000 V ac. Deze relais hebben een blokontwerp met 3 hoofdpolen. AF-relays zijn voorzien van een geïntegreerde overspanningsbeveiliging en vereisen geen aanvullende overspanningsbeveiliging.
