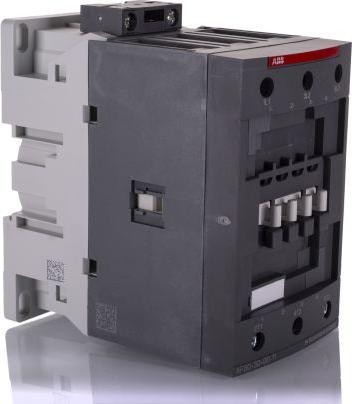

Bereik: AF-bereik
Serie: AF80
Aantal polen: 3
Spoelspanning: 24 V ac/dc
Contactnominaalstroom: 125 A
Contactnominaalspanning: 690 V ac
Aantal en positie van contacten: 3-polig
Contactconfiguratie: 3 normaal open contacten
Aantal hulpcontacten: 0
Vermogen: 37 kW
Aansluitingstype: Schroefbevestiging
Breedte: 125,5 mm
Maximale bedrijfstemperatuur: +70 °C

IEC 60947-1 / 60947-4-7 en EN 60947-1 / 60947-4-1. Contactors van de NF-serie, 3-polig. AF-contactors zijn AC/DC-gestuurd. De contactors AF09-AF38 beschikken over een elektronische spoelaansluiting voor een breed bereik van stuurspanningen Ucmin - Ucmax. Slechts vier spoelen dekken de stuurspanningen van 24 tot 500 V ac of 20 tot 500 V dc. AF.Z-contactors met een Z-spoel maken directe aansturing mogelijk via een PLC-uitgang met 24 V dc, 500 mA en zorgen voor een lagere energieverbruik van de vasthoudspoel. AF.Z-contactors zijn bestand tegen korte spanningsdips en onderbrekingen (volgens SEMI F47-0706). AF40-AF96 contactors worden voornamelijk gebruikt voor de aansturing van 3-fase motoren en vermogenscircuits tot 690 V ac en 220 V dc. Deze contactors hebben een blokontwerp met 3 hoofdpolen. AF116-AF140 contactors worden voornamelijk gebruikt voor de aansturing van 3-fase motoren en vermogenscircuits tot 690 V ac, de AF146 tot 1000 V ac. AF190-AF370 contactors worden voornamelijk gebruikt voor de aansturing van 3-fase motoren en vermogenscircuits tot 1000 V ac. Deze contactors hebben een blokontwerp met 3 hoofdpolen. AF-contactors beschikken over een geïntegreerde overspanningsbeveiliging en hebben geen aanvullende overspanningsbeveiliging nodig.
