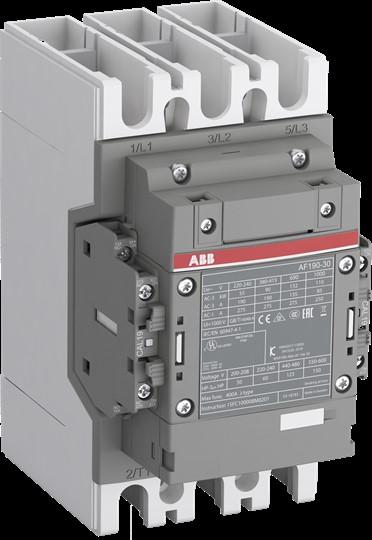

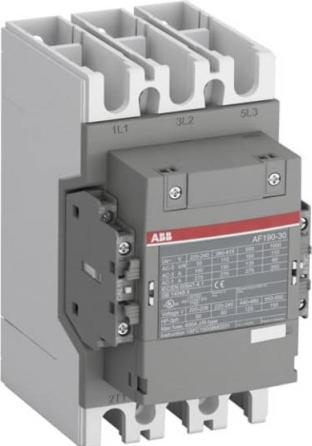

ABB Stotz S&J Schakelaar AF190-30-22-13

Fabrikant: ABB Stotz S&J
Benaming: Schakelaar 100-250V AC/DC
Type: AF190-30-22-13
Nominale stuurspanning Us bij AC 50 Hz: 100..250 V
Nominale stuurspanning Us bij AC 60 Hz: 100..250 V
Nominale stuurspanning Us bij DC: 100..250 V
Spanningstype voor bediening: AC/DC
Nominaal bedrijfscurrent Ie bij AC-1, 400 V: 275 A
Nominaal bedrijfscurrent Ie bij AC-3, 400 V: 190 A
Nominale bedrijfsvermogen bij AC-3, 400 V: 90 kW
Nominale bedrijfsvermogen NEMA: 44,742 kW
Geschikt voor rij-inbouw: nee
Aantal hulpcontacten als sluiter: 2
Aantal hulpcontacten als opener: 2
Aansluittype hoofdstroomkring: Schroefaansluiting
Aantal sluiters als hoofdcontacten: 3

ABB Stotz S&J Schakelaar AF190-30-22-13: verdere details
De schakelaars AF116 tot AF750 van 55 tot 400 kW AC-3 (400 V) zijn onderdeel van de compacte serie met AC/DC-aansturing en zeer brede spoelspanningsbereiken. Slechts 4 spoelen dekken stuurspanningen van 20...500 VDC tot 24...500 VAC af - zonder extra benodigde ontkoppelcomponenten. Hierdoor zijn ze wereldwijd en met slechts geringe variatie inzetbaar. AF116 tot AF370 zijn ook beschikbaar in versies die direct vanuit een PLC kunnen worden aangestuurd, vanaf AF400 is een PLC-ingang standaard aanwezig. AF-schakelaars schakelen vermogenscircuits met motoren, licht inductieve of niet-inductieve lasten. Aanbouwbare accessoires zijn tot 2 rechts- en linkszijdig te monteren 2-polige hulpcontacten. Alle hulpopencontacten zijn uitgevoerd als Mirrorkontakten volgens IEC60947-5-1 Bijlage L. Verder accessoires zoals klemmenafdekkingen, bedradinghulpstukken en vergrendelcomponenten completeren het assortiment.
EAN: 7320500480489.
