Doepke Fasegeleider EV-S G 4.12.120

Fabrikant: Doepke
Benaming: Fasegeleider
Type: EV-S G 4.12.120
Aantal fasen: 3
Aantal polen: 4
Geschikt voor aantal apparaten: 3

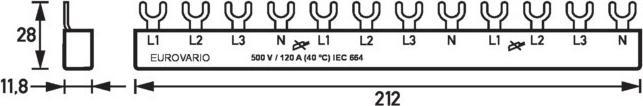

Deelmaat: 17,8 mm
Doorsnede: 10 mm²
Lengte: 212 mm
Breedte in deelunits: 12
Nominale duurstroom Iu: 63 A
Uitvoering van de elektrische aansluiting: Vork
Geïsoleerd: ja
Nominale impuls-spanning: 4,5 kV
Voorwaardelijke nominale kortsluitstroom Iq: 15 kA
Max. nominale bedrijfsspanning Ue: 500 V
Nominale korttijdstroomsterkte Icw: 15 kA
Geschikt voor apparaten met N-leider: ja
Geschikt voor apparaten met hulpcontact: nee
Kleur: grijs

Doepke Fasegeleider EV-S G 4.12.120: verdere details
Deze componenten voor de bedrading van beveiligingsschakelaars in industriële, commerciële en particuliere elektrische verdeelinrichtingen verminderen de installatie-inspanning aanzienlijk. De kant-en-klaar afgemeten verzamelrails zijn geschikt voor de voedingzijde aansluiting van aardlekschakelaars, stroomonderbrekers en FI-/LS-combinaties aan de onderzijde van de apparaten. De rails zijn uitgevoerd in vorkvorm en zijn in een grote variëteit beschikbaar in één- tot vierpolige uitvoering (deels met ruimte voor hulpcontacten). De aanraakbescherming EV-S BS dekt ongebruikte aansluitingen af.

Kenmerken:

• In te zetten voor de verbinding van aardlekschakelaars, stroomonderbrekers en FI/LS-combinaties
• Grote variëteit aan uitvoeringen
• Hoge tijdsbesparing bij de bedrading

Montagewijze: De rails worden in de bovenste of onderste aansluitklemmen van de te verbinden apparaten gestoken.

Toepassingsgebieden: Verzamelrails van deze serie worden gebruikt in combinatie met RCCB, MCB en RCBO in stroomvoorzieningen van woon- en utiliteitsgebouwen en van industriële installaties.

Opmerkingen: Bij het voeden van stroomonderbrekers van bovenaf in combinatie met Doepke-aardlekschakelaars moeten de verbindingsrails EV-S G ANL (N links) respectievelijk EV-S G ANR (N rechts) worden gebruikt.

EAN: 4014712021648.
