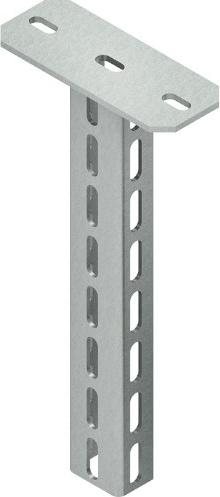

Hangstijl, 3-zijdig doorlopend geperforeerd U-profiel met aangehechte kopplaat, systeem HU 6040, voor armen voor een-, twee- en driezijdige installatie. Om de vervorming van het hangstijlprofiel bij de montage van armen te voorkomen, moet om statische redenen het hangstijlafstandprofiel HDS 60.40 E3 met zeshoekige schroef in overweging worden genomen. Bij een eenzijdige bevestiging van de arm aan het hangstijlprofiel, moet de gesloten zijde van de arm bij voorkeur uitgelijnd worden met de profielrand van de hangstijl. Om statische redenen en om een probleemloze plaatsing van de beschermkap mogelijk te maken, moet de arm op een afstand van 50 mm (onderkant arm tot einde hangstijl) boven het einde van de hangstijl worden gemonteerd. VDE gecertificeerd!

Voor armen: KTAM E3, KTA E3, KTAS E3.

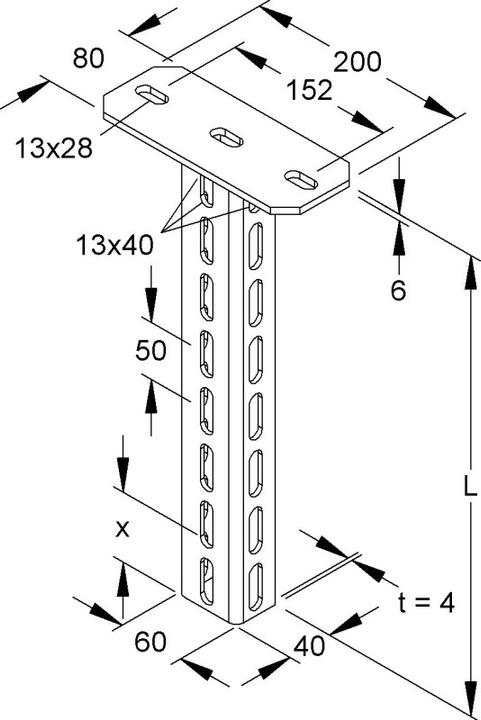

Afmetingen (ongeveer):
Kopplaat L x B x t: 200 x 80 x 6 mm
Bevestigingsopening: 13 x 28 mm
Middelpunt afstand: 152 mm
U-profiel: 40 x 60 x 40 mm
Materiaalsterkte t: 4 mm
Driezijdige profielopening, enkelvoudig: 13 x 40 mm
Middelpunt afstand: 50 mm
Totale lengte L: 406 mm
Materiaal: RVS, materiaal nr. 1.4301, AISI 304.
