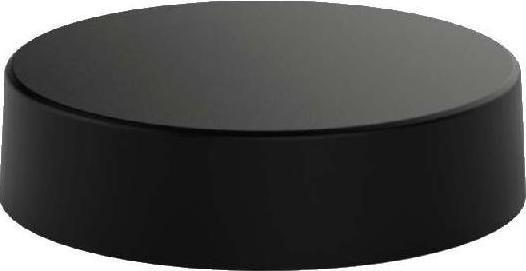

LGP-7-38-24-58-1SP - Lage Profiel Hockey Puck 4G/5G Combinatie Antenne, SMA Aansluitingen

De LGP-7-38 antenneserie is een serie antennes met zeer laag profiel en een breedbandig mobiel element in een ultra-compacte behuizing voor 4G/5G frequenties.

De antennes zijn ontworpen met het oog op kosteneffectiviteit en zitten volledig in een gegoten behuizing van weerbestendig ASA plastic; ze zijn geschikt voor gebruik op plastic of niet-geleidende oppervlakken. De serie wordt geleverd met 1 m (3') kabels en SMA aansluitingen.

Elektrische gegevens

• Frequentiebereik (MHz): Element 1: 698-960/1710-3800; Element 2: 2400-2485/4900-6000; Element 3: 1562-1612.

• Piekversterking: Element 1 (698-960 MHz): 0 dBi; Element 1 (1710-3800 MHz): 2 dBi; Element 2 (2.4 GHz): 2 dBi; Element 2 (5.0 GHz): 4 dBi

• Typische VSWR: <2.5:1

• Polarisatie: Verticaal

• Patroon: Omnidirectioneel

• Impedantie: 50 Ω

• Max. Ingangsvermogen (W): 20

GPS/GNSS gegevens

• Frequentiebereik (MHz): 1562-1612

• LNA versterking (dB): 26 dB

• Typische stroomsterkte (mA): 15

• Typische spanning: 3-5 V DC

Mechanische gegevens

• Afmetingen (mm): Hoogte: 22.5 (0.88"); Diameter: 80 (3.14")

• Bedrijfstemperatuur (°C): -40/+85 (-40°F/185°F)

• Materiaal: ASA

• Kleur: Zwart

Gegevens van de assemblage

• Montage: Paneelbevestiging 19 mm (3/4")

Gegevens van de kabel

• Kabel 1 (mobiele radio): Soort kabel: RG174 (voldoet aan UN ECE 118); Diameter (mm): 2,8 (0,11"); Lengte (m): 1 (3' 3"); Verbindingsstuk: SMA (m).

• Kabel 2 (WiFi): Soort kabel: RG174 (voldoet aan UN ECE 118); Diameter (mm): 2.8 (0.11 in); Lengte (m): 1 (3' 3"); Aansluiting: SMA Rev Pol

• Kabel 3 (GPS/GNSS): Soort kabel: RG174 (voldoet aan UN ECE 118); Diameter (mm): 2,8 (0,11 inch); Lengte (m): 1 (3' 3"); Verbindingsstuk: SMA (m).
