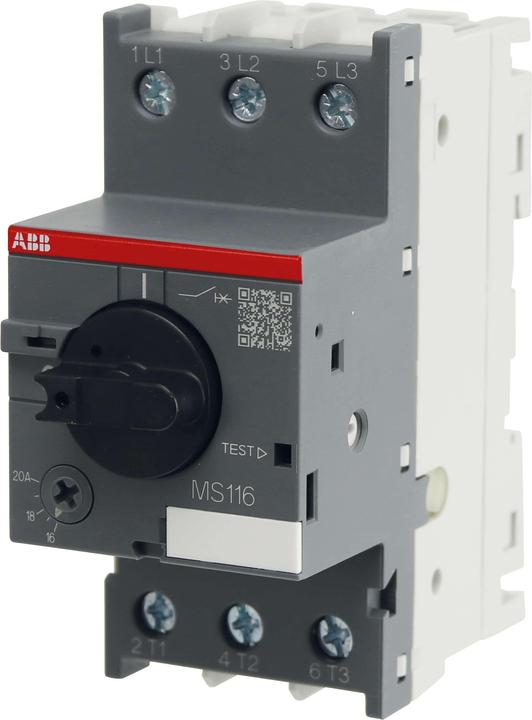

ABB Stotz S&J Motorbeveiligingsautomaat MS116-20

Fabrikant: ABB Stotz S&J
Benaming: Motorbeveiligingsautomaat 16-20A
Type: MS116-20
Instelstroom voor overbelasting: 16-20 A
Instelbereik van de onmiddellijke kortsluitbeveiliging: 300 A
Met thermische bescherming: Ja
Fase-uitvalgevoelig: Ja
Beveiligingstechnologie: Thermomagnetisch
Nominale bedrijfsspanning: 690 V
Nominale continue stroom Iu: 20 A
Nominaal operationeel vermogen bij AC-3, 400 V: 7,5 kW
Aansluittype hoofdcircuit: Schroefaansluiting
Ontwerp van het bedieningsorgaan: Draai-knop
Apparaat type: Volledig apparaat in behuizing
Met geïntegreerde hulpschakelaar: Nee
Met geïntegreerde onderspanningsbeveiliging: Nee
Aantal polen: 3
Nominale kortsluitdoorbreekcapaciteit Icu bij 400 V, AC: 16 kA
Beschermingsklasse (IP): IP20
Hoogte: 97,8 mm
Breedte: 45 mm
Diepte: 85,4 mm

Aanvullende details
De MS116 motorbeveiligingsautomaat met thermische en elektromagnetische bescherming vertegenwoordigt een compacte en economische serie voor motorbescherming tot 15 kW (400 V) met een modulebreedte van 45 mm. Het temperatuurgecompenseerde apparaat beschikt over een draaiknopbediening met een duidelijke schakelpositie-indicator I/0. De draaiknop kan in de 0-positie worden vergrendeld met een vergrendelmechanisme. Hulpschakelaars en signaalkontakten, evenals onderspannings- en werkstroombeveiligingen, kunnen zonder gereedschap worden gemonteerd. Driefasige rails voor 65 A of 100 A en voedingsblokken voor 25 mm² of 35 mm² maken de gezamenlijke voeding van meerdere motorbeveiligingsautomaten mogelijk. Beschermbehuizingen en accessoires voor installatie in controlekasten en deuren completeren het assortiment.
