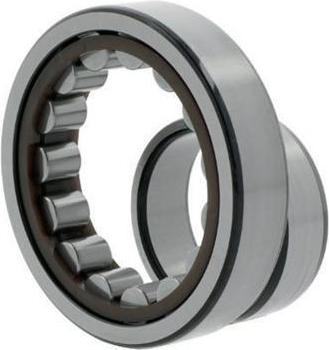

SKF roulements à rouleaux cylindriques à une rangée, version ouverte, NU 212 ECP 60x110x22

Type NU, NJ et NUP

Les roulements à rouleaux cylindriques à une rangée SKF de conception standard sont fabriqués dans de nombreuses variantes différentes, qui se distinguent par la disposition des flasques sur l'anneau intérieur et l'anneau extérieur. Les formes de construction les plus courantes sont :

Forme NU
Les roulements de forme NU ont deux flasques fixes sur l'anneau extérieur et un anneau intérieur sans flasque. Les roulements permettent des déplacements axiaux entre l'arbre et le boîtier dans les deux directions.

Forme NJ
Les roulements de forme NJ ont deux flasques fixes sur l'anneau extérieur et une flasque fixe sur l'anneau intérieur. Ils peuvent guider l'arbre axialement dans une direction. Les déplacements axiaux de l'arbre ne sont possibles que dans une direction.

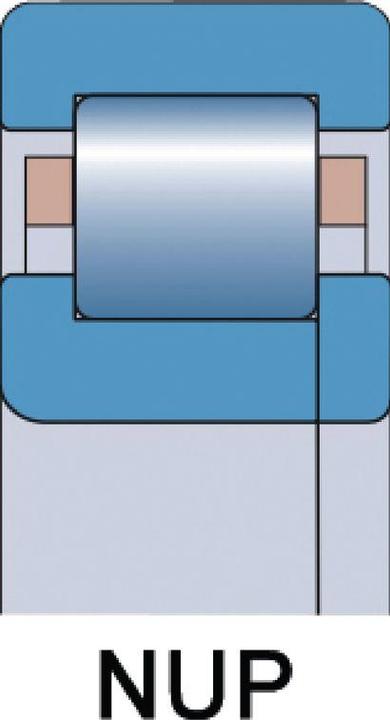

Forme NUP
Les roulements de forme NUP ont deux flasques fixes sur l'anneau extérieur ainsi qu'une flasque fixe et un disque de flasque libre sur l'anneau intérieur. Le roulement fixe l'arbre axialement dans les deux directions et est donc adapté pour des montages fixes.

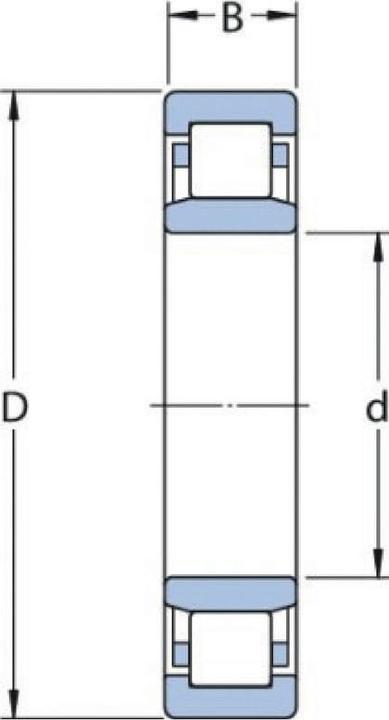

Dimensions principales : DIN 5412-1:2000 / DIN 616:2000 / ISO 15:1998

Désalignement admissible :
Séries de roulements 2, 3 : 4°
Séries de roulements 22, 23 : 3°

Indications supplémentaires :
EC Construction interne optimisée, plus de rouleaux et/ou rouleaux plus grands ainsi qu'un contact modifié rouleau/flasque
P Cage en polyamide 66 renforcé de fibres de verre, guidée par les rouleaux
J Cage à fenêtre en tôle d'acier non durcie, guidée par les rouleaux
C3 Jeu de roulement supérieur à la normale
C4 Jeu de roulement supérieur à C4.
