Niedax Hangstijl HU 5050/250

Fabrikant: Niedax
Benaming: Hangstijl
Type: HU 5050/250
Lengte: 255 mm
Profielbreedte: 50 mm
Profielhoogte: 50 mm
Uitvoering: U-profiel
Draagvermogen: 4 kN
Geschikt voor functiebehoud: nee
Materiaal: staal
Roestvrij staal, gebeitst: nee
Materiaalkwaliteit: overige
Oppervlaktebescherming: verzinkt
Inzettemperatuur: -20 tot 120 °C
Gewicht: 1,05229 kg

Extra details:

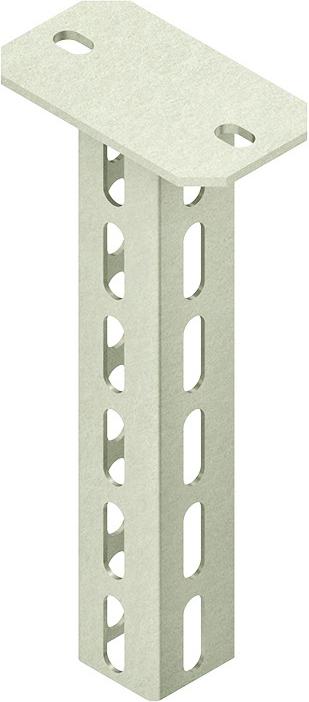

Hangstijl, 3-zijdig doorlopend geperforeerd U-profiel met aangehechte kopplaat, systeem HU 5050, voor armaturen voor een-, twee- en driezijdige installatie. Om de vervorming van het hangstijlprofiel bij de montage van armaturen te voorkomen, moet om statische redenen het hangstijlafstandprofiel HDS 50.50 F met zeskantschroef in overweging worden genomen. Bij een eenzijdige bevestiging van het armatuur aan het hangstijlprofiel moet de gesloten zijde van het armatuur bij voorkeur in lijn met de profielrand van de hangstijl worden aangebracht. Om statische redenen en om een probleemloze plaatsing van de beschermkap mogelijk te maken, moet het armatuur op een afstand van 50 mm (onderkant armatuur tot einde hangstijl) boven het einde van de hangstijl worden gemonteerd. VDE gecertificeerd!

Voor armaturen: KTAL, KTAM, KTA

Afmetingen (ongeveer):
Kopplaat L x B x d: 140 x 80 x 5 mm
Bevestigingsopening: 13 x 20 mm
Middelpuntafstand: 100 mm
U-profiel: 50 x 50 x 50 mm
Materiaalsterkte d: 2,5 mm
Driedimensionale profielopening, enkelvoudig: 12 x 30 mm
Middelpuntafstand: 50 mm
Totale lengte L: 255 mm
Materiaal: staal, heetverzinkt volgens DIN EN ISO 1461
EAN: 4013339858729.
